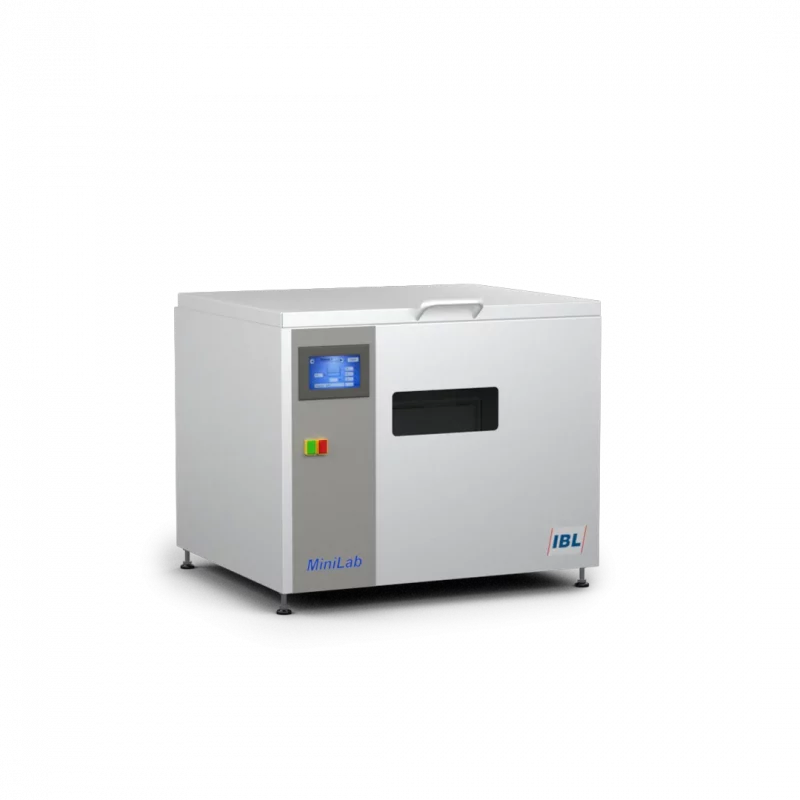

IBL - 3D - MiniLab

Sistema compacto de soldadura en fase vapor de sobremesa

El MiniLab es un sistema automatizado de soldadura en fase vapor en el que el calor se transfiere al conjunto a soldar mediante vapor condensado. Como sistema de soldadura compacto, el MiniLab es ideal para la producción de series pequeñas, la creación de prototipos, el trabajo de laboratorio o como compañero para tareas de repaso. El sistema permite crear perfiles con especificaciones de producción estandarizadas.

Vea el vídeo ahora

MiniLab - Máquina compacta de reflujo en fase vapor

La máquina de fase vapor MiniLab impresiona por su diseño compacto y su sencillo manejo. La máquina está diseñada para la producción de lotes pequeños y garantiza la máxima calidad de soldadura con un control suave de la temperatura.

El sistema de soldadura en fase vapor de carga superior garantiza un perfil de temperatura uniforme y permite soldar sin sobrecalentamiento, lo que resulta ideal para componentes sensibles. A pesar de su tamaño compacto, MiniLab impresiona por su rendimiento profesional y la fiabilidad del proceso.

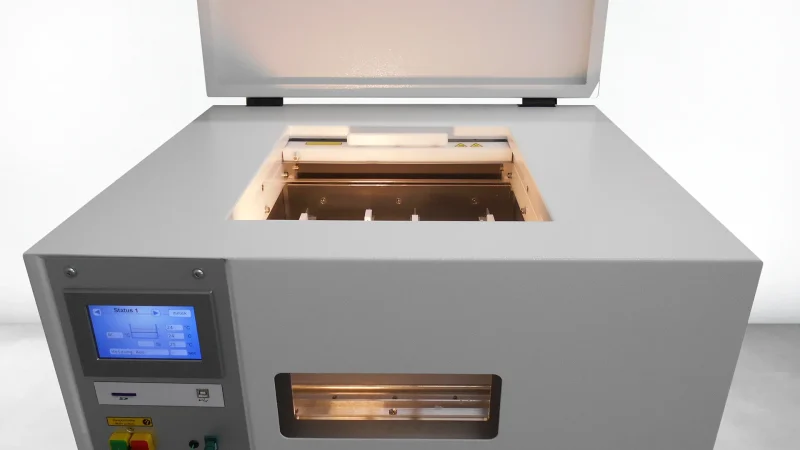

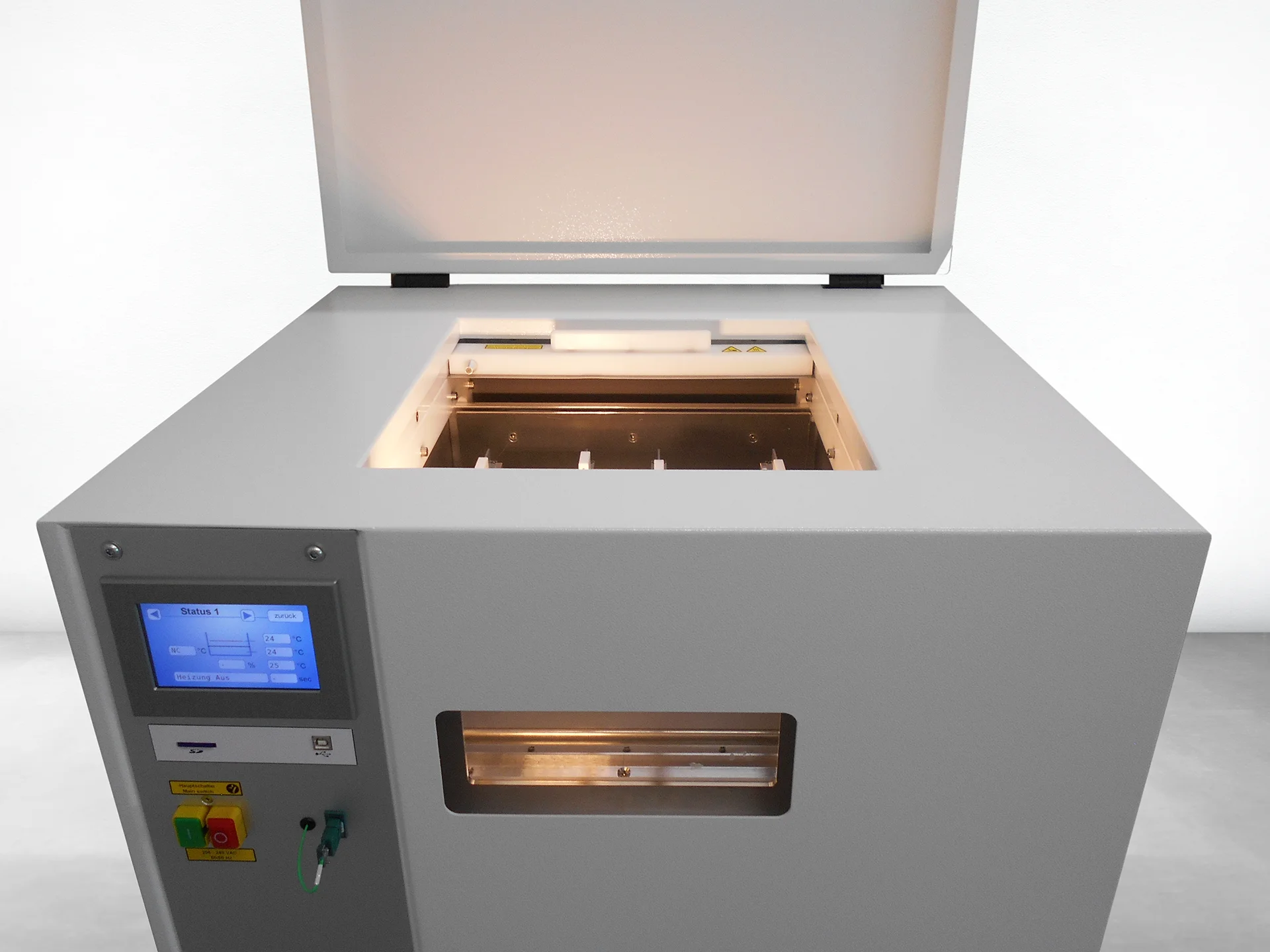

MiniLab puerta de corte frontal abierta
02:37

La baja temperatura de soldadura y la transferencia homogénea de calor del MiniLab minimizan la carga térmica de los conjuntos de soldadura. En general, esto reduce la tensión de los componentes.

Esto convierte al MiniLab en uno de los sistemas de soldadura en serie pequeña ideales para:

  • Soldadura de componentes especialmente cuidadosa en la tecnología de montaje y conexión
  • para prototipos o pequeñas series

Procesos sencillos, máxima flexibilidad

Gracias a los procesos de soldadura sencillos y seguros, el MiniLab es perfecto para iniciarse en la soldadura en fase vapor. Las ventajas de un vistazo:

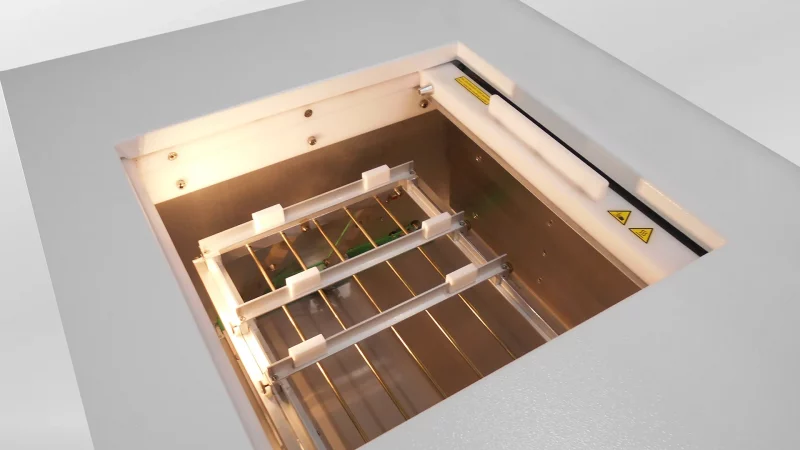

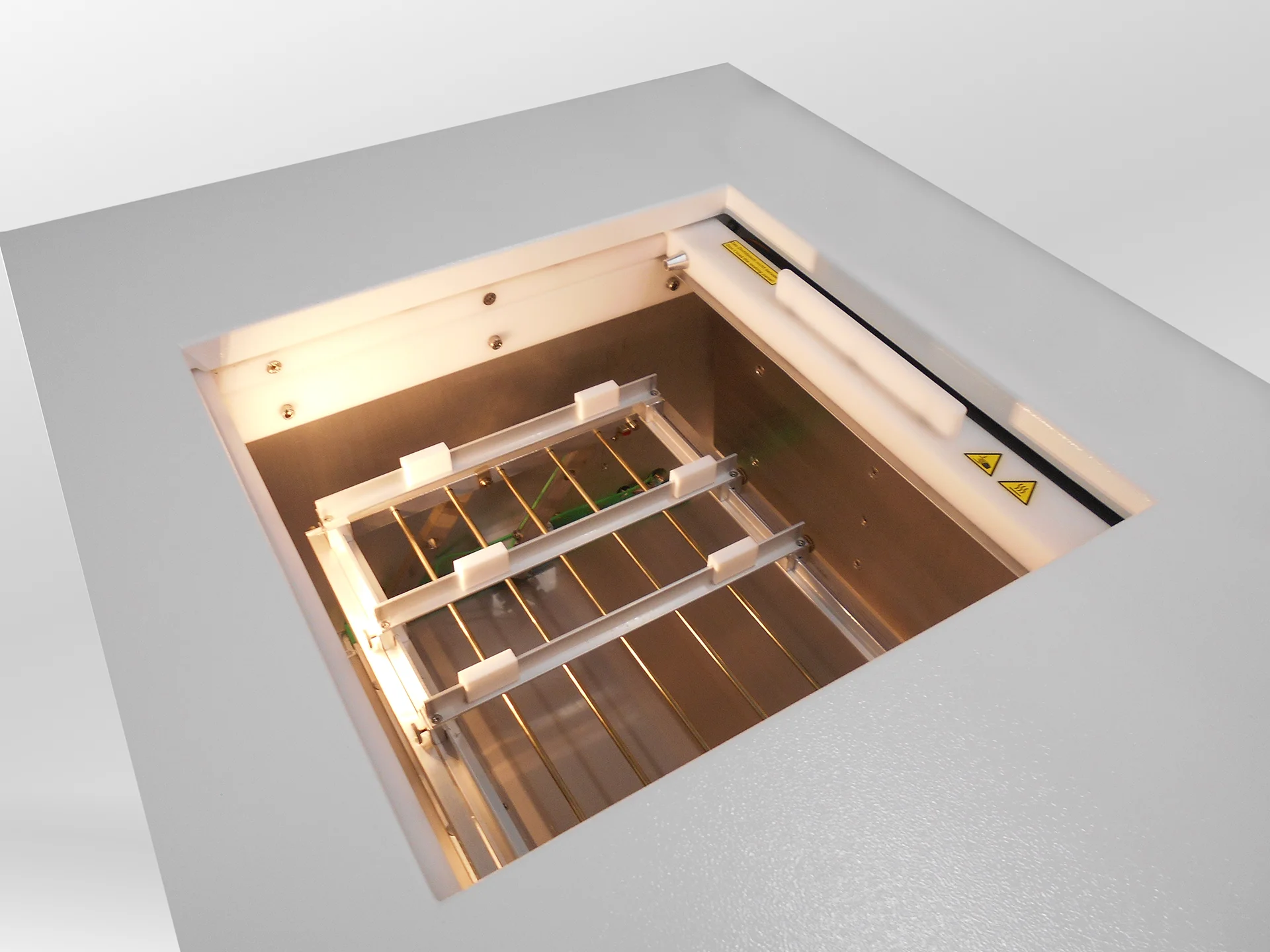

  • Carga manual desde arriba
  • Perfiles de soldadura estándar ya incluidos
  • Funcionamiento intuitivo
  • Fácil de mover
  • Soldadura independiente del peso del conjunto

El MiniLab es también una solución óptima en el campo de los sistemas de soldadura por lotes y representa una alternativa compacta a otros sistemas de soldadura de sobremesa.

Productos destacados

  • Unidad de sobremesa
  • Funcionamiento sencillo con panel táctil de 5″.
  • Cierre patentado de la cámara de soldadura durante el proceso de carga y descarga
  • Proceso de soldadura automático o controlado por tiempo patentado con soldadura automática

Más valor añadido

  • Soldadura sin oxígeno sin sobrecalentamiento de los componentes
  • Bajo consumo energético y medio con sistema de recuperación de líquidos
  • Sistema de transporte sin mantenimiento (patentado)
  • Ventana de visualización de la cámara de proceso
  • Funcionamiento a 230 V
  • Ventana de visión iluminada de la cámara de proceso

Más información

  • Fijación para montajes de doble cara
  • Rejilla de soporte para portapiezas
  • ReSy: un dispositivo para reparar QFP y BGA
  • Unidad de refrigeración externa
Contacto y descargas

Información rápida, conexión directa

¿Tiene alguna pregunta sobre nuestros productos o necesita más información? Puede ponerse en contacto directamente con nosotros a través del siguiente formulario. Además, ponemos a su disposición folletos, fichas técnicas y documentos técnicos actuales en la zona de descargas: sólo tiene que llamarlos y utilizarlos inmediatamente.

Área de descargas

Descargue cómodamente nuestros folletos actuales en formato PDF. Aquí encontrará todos los detalles importantes sobre nuestros productos, tecnologías y servicios en un formato compacto y claro.

¿Quiere saber más?

Introduzca sus datos de contacto y nos pondremos en contacto con usted lo antes posible.

Correo electrónico (profesional)
País
Política de privacidad
Posición: 0
Deslice hasta el 5 para confirmar que no es un robot.

¿Por qué IBL?

Tecnología punta para la máxima calidad de soldadura

Soldadura precisa y segura gracias a la tecnología de fase vapor

Integración en la producción digital

Procesos de soldadura en red para la producción electrónica del futuro

Eficiencia sostenible en el funcionamiento

Procesos energéticamente eficientes y reutilización de cartón

Consultoría, servicios y cooperación basada en la asociación

IBL le acompaña desde la evaluación hasta la producción en serie

¿Tiene alguna pregunta sobre el producto?
Datos técnicos

Para medidas en pulgadas y peso en libras: Seleccione la pestaña „Imperial (inch/lb)“.

DesignaciónValor
Anchura715 mm
Profundidad625 mm
Altura580 mm
Peso70 kg
Máx. Formato del material de soldadura304 x 274 x 80 mm
Máx. Peso por soporte2 kg
Cantidad de llenado estándar3 kg
Conexión de agua½"/2,5-5 bar
Máx. potencia calorífica1,8 kW
Consumo medio0,8 kW/h
Tensión208-240 VCA, 50/60 Hz
Fusible16 A gL / C16 A
DesignaciónValor
Anchura28.15 "
Profundidad24.61 "
Altura22.83 "
Peso154,32 libras
Máx. Formato del material de soldadura11,97 x 10,79 x 3,15"."
Máx. Peso por soporte4,41 libras
Cantidad de llenado estándar6,61 libras
Conexión de agua½"/2,50-5 bar
Máx. potencia calorífica1,80 kW
Consumo medio0,80 kW/h
Tensión208-240 VCA, 50/60 Hz
Fusible16 A gL / C16 A
