BLC 在线系统
BLC620i/820i

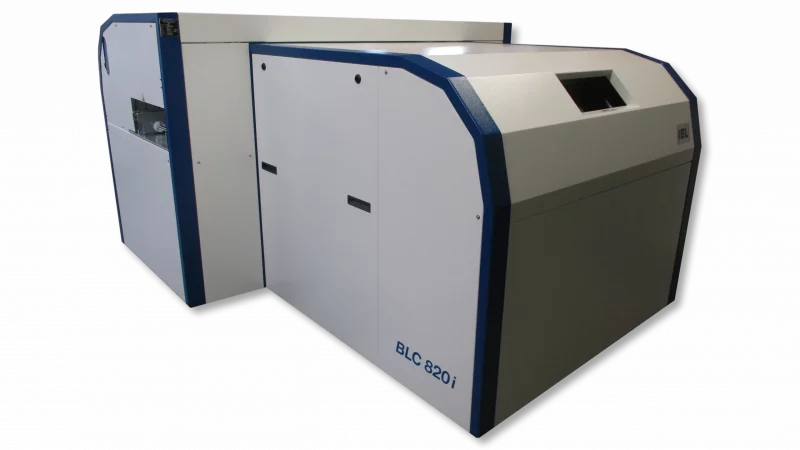

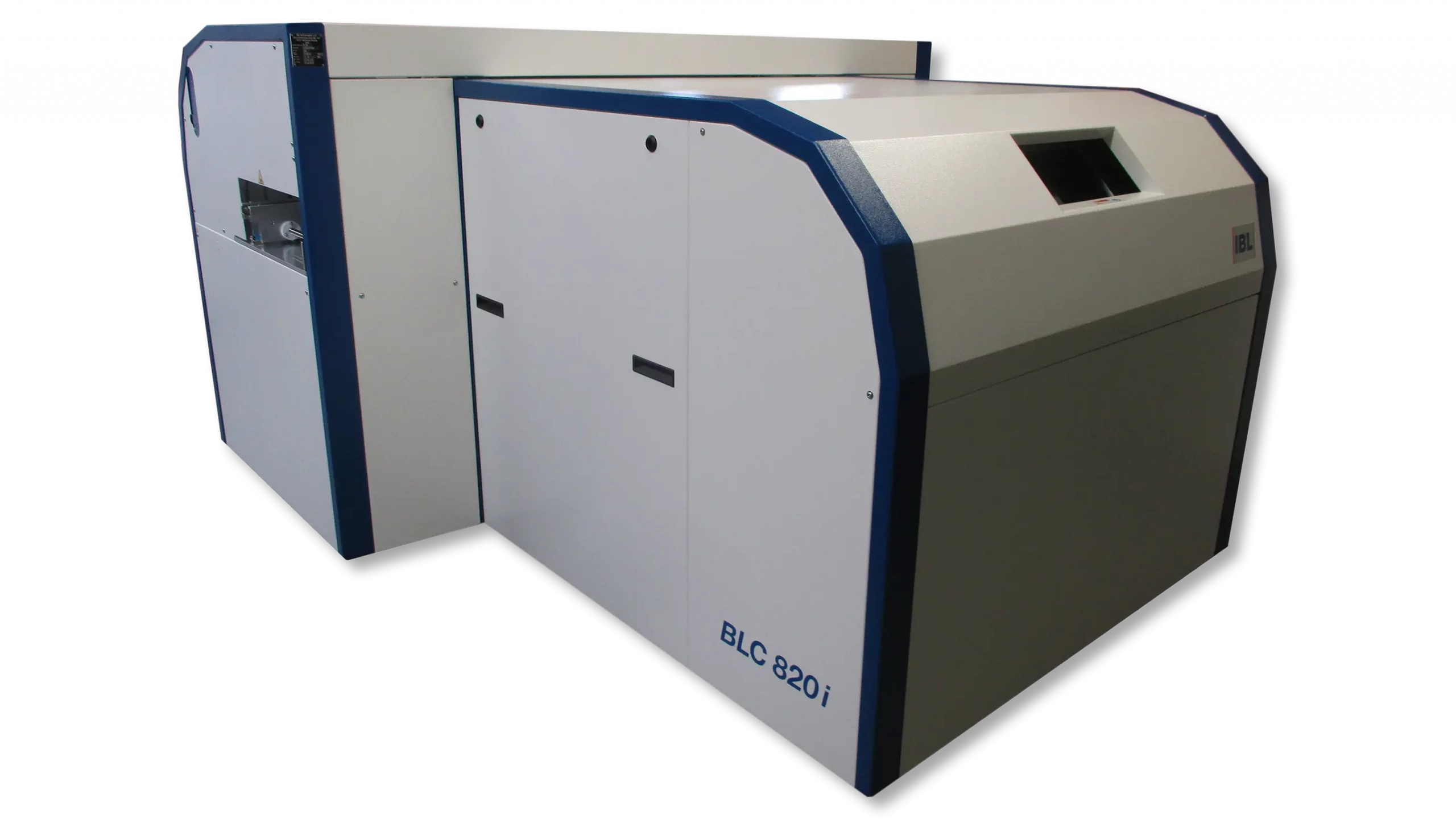

IBL - 3D - BLC 820 i

满足最高要求的优质在线气相焊接系统

BLC 在线系列是一系列可靠、高效的在线气相焊接系统。该系统提供环保、可重现、高精度的焊接,空隙形成少,传热效果好。.

在互动 3D 360° 视图中体验我们的产品

(可向左右拉动自由旋转)

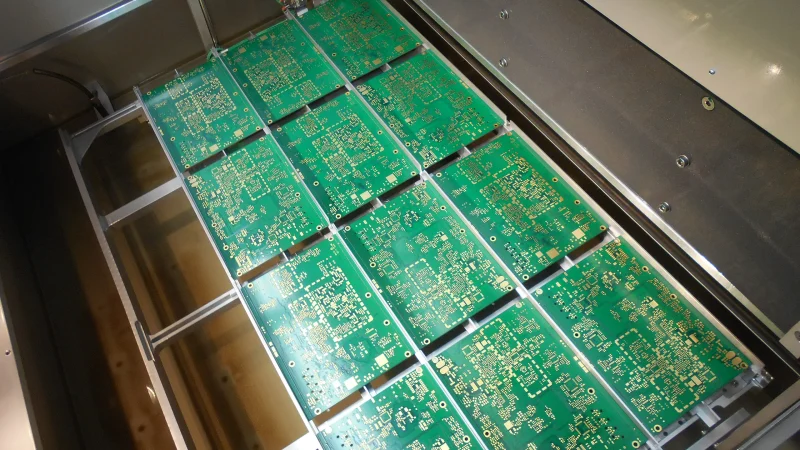

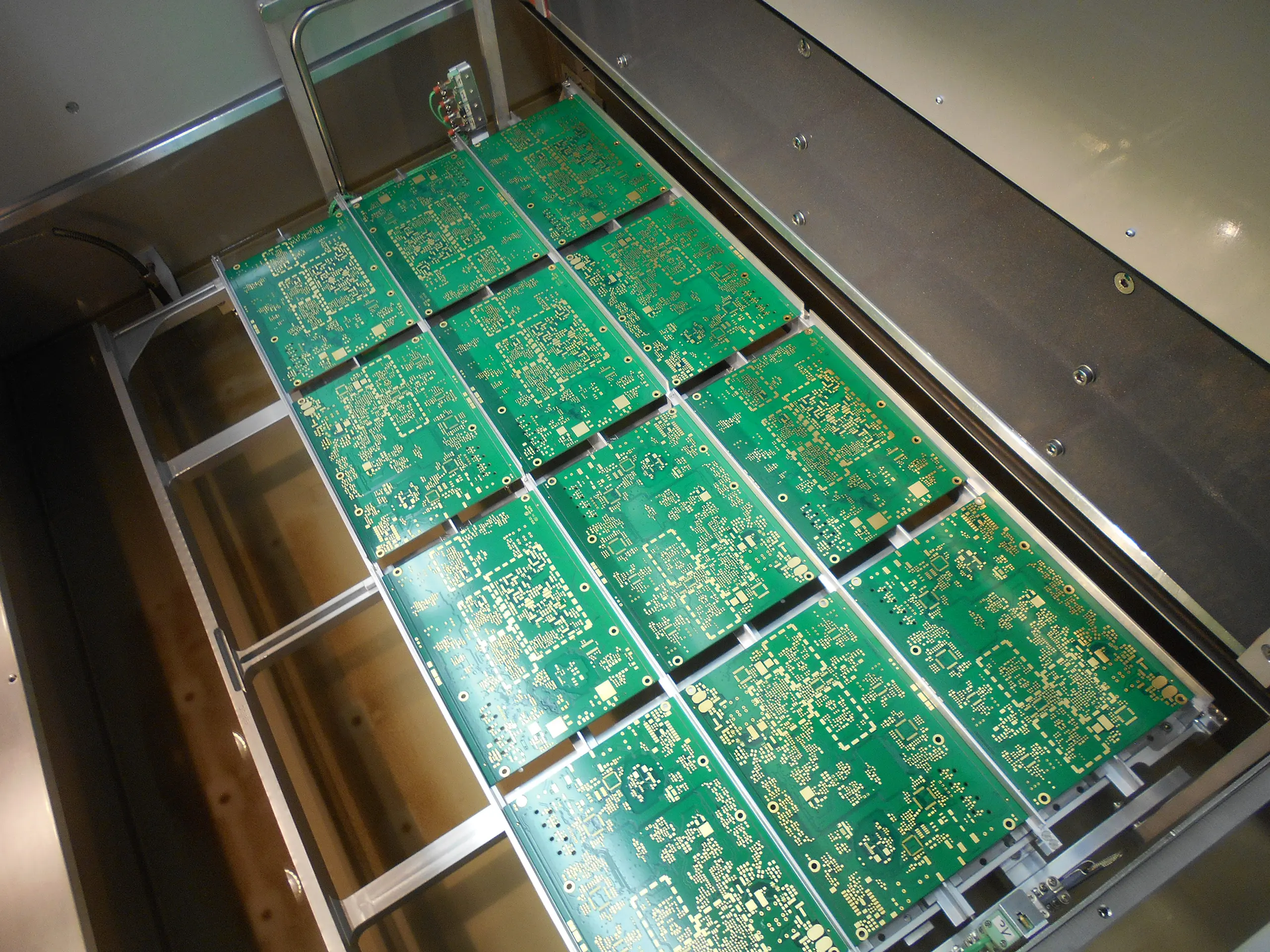

BLC 在线系统 BLC620i/820i 可以轻松实现装配生产中最复杂的焊接应用。在气相焊接系统中可同时可靠地处理大量的大型和小型元件,而不会导致过热和损坏组件。.

节省空间、灵活多变

节省空间的 BLC 直列式系列有不同的机器类型,托架尺寸从 450 x 540 x 80 毫米到 850 x 540 x 80 毫米不等。.

内联系统可以

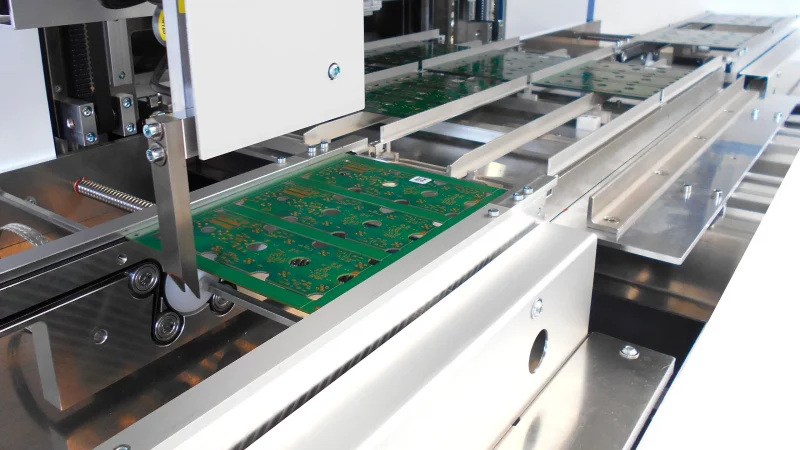

  • 与生产线完全集成
  • 如有需要,也可在批处理模式下使用

智能曲线测绘系统 (IPS) 可让用户完全控制温升,只需一个步骤即可创建焊接曲线。.

通过专利技术实现精度

再加上独特的专利软气相,可避免组件过热。BLC 在线系列在惰性无氧气氛中具有出色的传热性能,无需使用昂贵的氮气。.

带有大型触摸显示屏的双腔系统使这台机器特别方便用户使用:

  • 易于设置
  • 易于使用
  • 提供可靠的结果

智能温度曲线系统(IPS)可轻松直观地控制高端系列的温度曲线。.

消耗量低,运行成本就低

双室设计和集成热交换器降低了能耗。.
与其他焊接系统相比,BLC 在线系列的焊接成本更低,从而节省了运行成本。.

媒体消费也很低,这要归功于

  • 综合介质回收
  • 减少液体消耗

这两个因素都有助于提高生产的总体成本和资源效率。.

BLC 直列式系列在维护和服务方面也表现出色

  • 所有运动部件均位于加工室外
  • 因此,磨损小,维护量最低

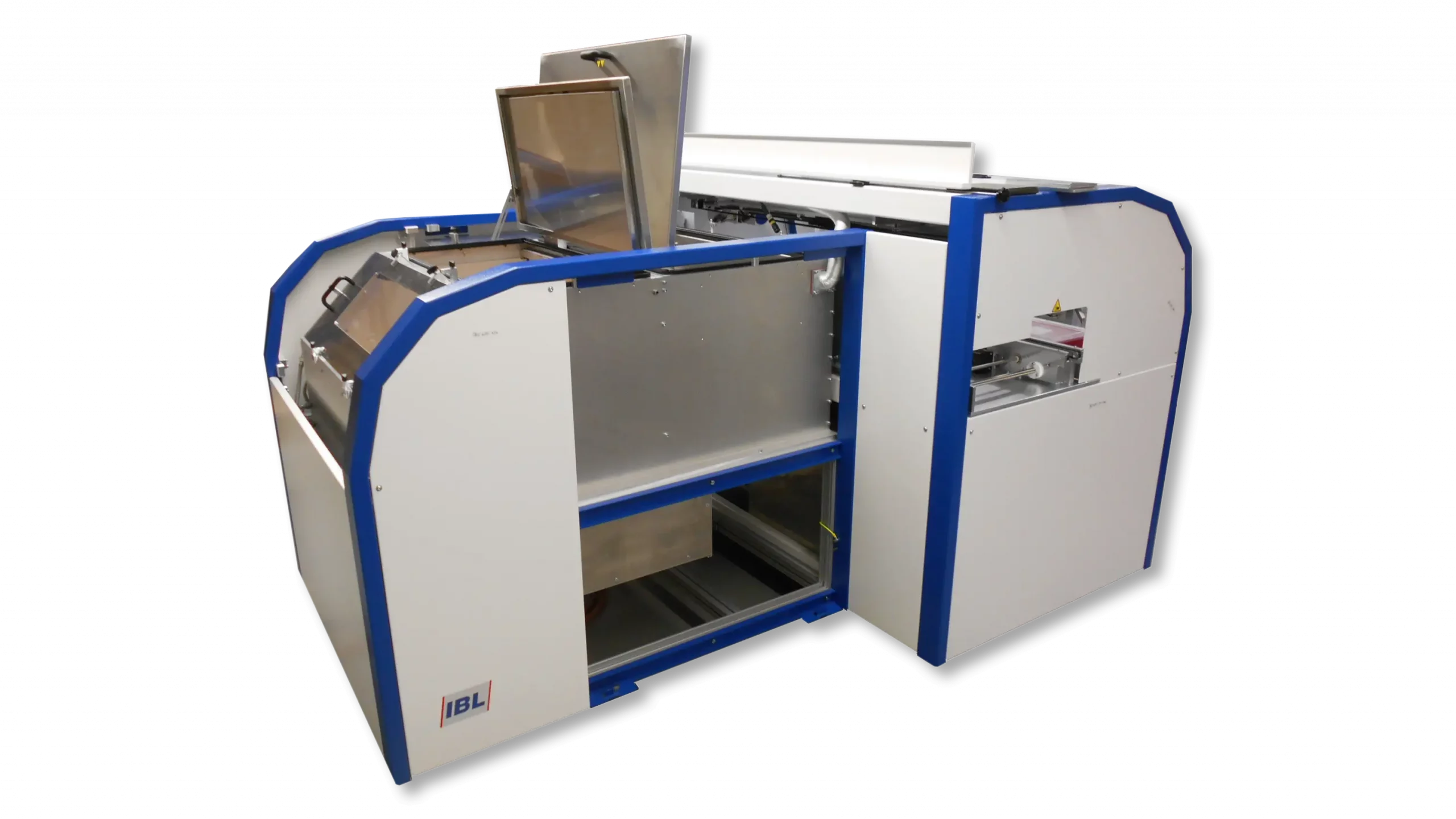

  • 进入焊接室方便快捷,是清洁和维修的理想选择

产品亮点

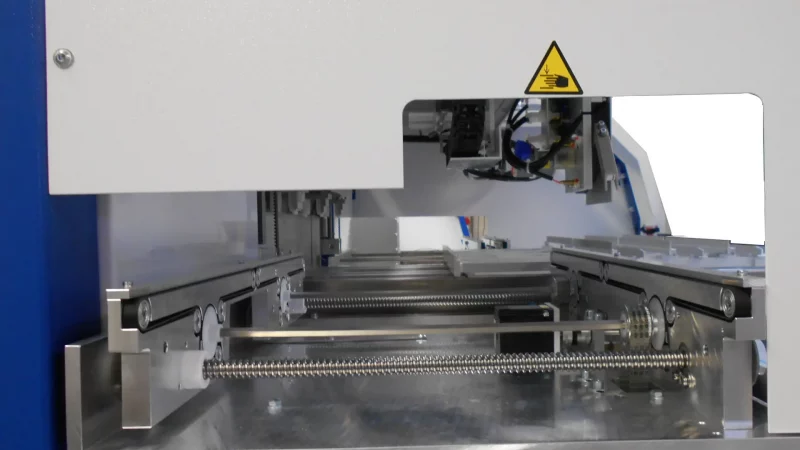

  • 获得专利的免振免维护运输系统
  • 通过获得专利的软蒸汽温度控制 (SVTC) 实现最高精度和工艺质量
  • 集成式 PC 可实现永久数据采集和专业数据管理
  • 采用中等回收率的双腔设计,液体消耗量极低

更多附加值

  • 便捷的 15 英寸触摸屏,安装在旋转臂上
  • 通过 IBL 机器软件实时记录温度
  • 无限制的程序内存,包含许多示例程序
  • 网络兼容
  • 受密码保护的操作级别
  • 仅用一种介质进行无铅和有铅焊接,焊接温度各不相同

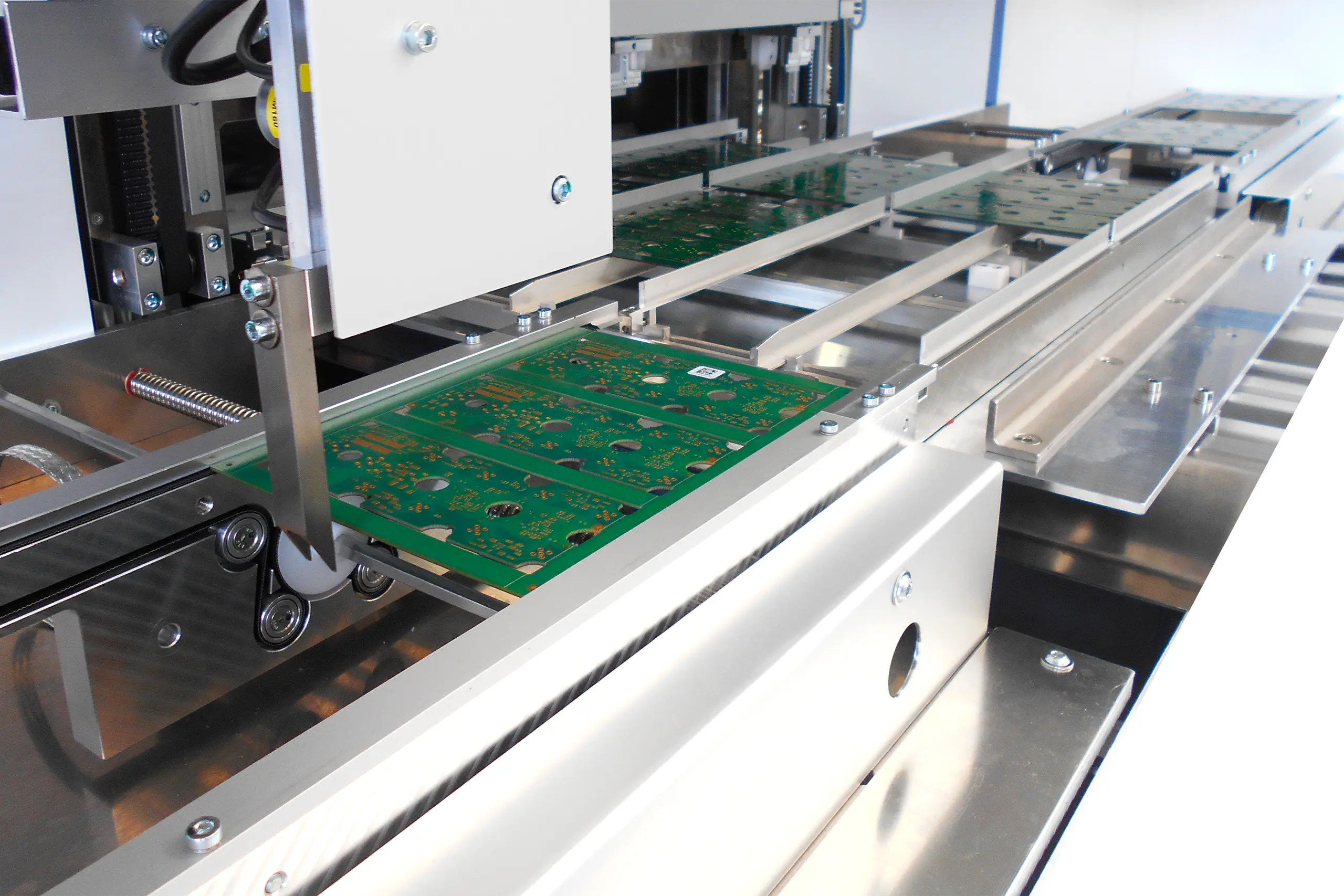

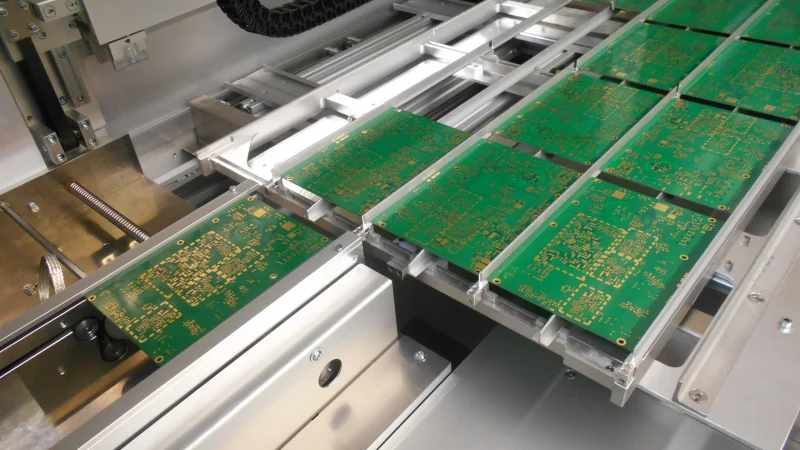

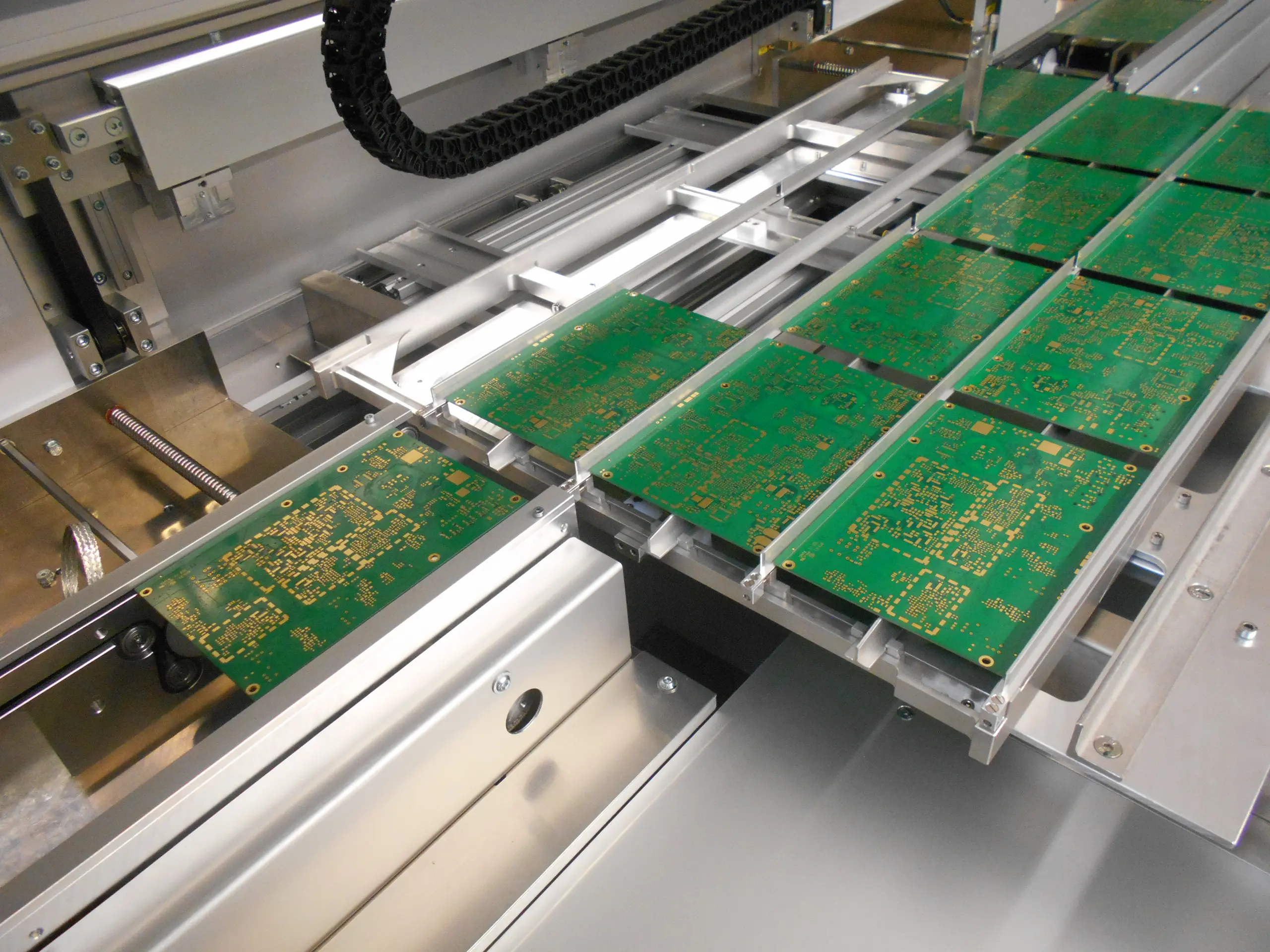

  • 装载和卸载区域的缓冲器以及工件运输架的自动装载和卸载
  • 能源管理系统
  • 填充液位控制和自动介质过滤
  • 集成冷却风扇
  • 由于所有运动部件都位于工艺室之外,因此维护和磨损最小
  • 便于进入焊接室进行清洁和维护
  • 焊接室观察窗

了解更多

  • 用于 PCB 冷却的多种选择
  • 获得专利的快速冷却系统 (RCS)
  • 最多 3 个额外的温度测量通道
  • 多层模式可在不同焊接高度之间快速切换
  • 在线温度记录软件 (TRS),用于数据分析和存储,包括警报和事件记录
  • 试验模式,测量通道用于简单的温控焊接和轮廓设置
  • 热输出监控
  • 用于自动化流程和可追溯性的各种可追溯性扩展,为工业 4.0 做好准备
  • 自动调节输送宽度和工件托架
  • 更大的运输宽度
  • 用于记录 LP 焊接曲线的工件测量载体
  • 批量工件托架和支撑网格
  • 批量工件托架上的双面坯料附件
  • TE 适配器,便于插入 LP 热敏电阻
  • 重型 „HD “型号,可承重达 14 公斤
  • 提取系统的各种扩展
  • UPS - 不间断电源
  • ReSy - 用于拆焊 QFP 和 BGA 的设备
  • 机器后部增设紧急停止开关
  • 工件架储藏室
  • 集成旁路系统
  • 用于室内和室外的冷却装置,带自动关机功能
联系与下载

快速了解情况,直接联系

您是否对我们的产品有疑问或需要更多信息?您可以使用下面的表格直接联系我们。此外,我们还在下载区为您提供最新的宣传册、数据表和技术文件,您只需调用即可立即使用。.

下载区

以 PDF 文件格式下载我们最新的宣传册。在这里,您将以简洁明了的格式找到有关我们产品、技术和服务的所有重要信息。.

您想了解更多信息吗?

请输入您的详细联系信息,我们将尽快与您联系。.

为什么选择 IBL?

最高焊接质量的技术优势

采用气相技术,焊接精确、安全

融入数字化生产

面向未来电子产品生产的网络化焊接工艺

可持续的运行效率

节能工艺和纸板再利用

咨询、服务和基于伙伴关系的合作

从评估到批量生产,IBL 伴您左右

您是否对产品有任何疑问?
技术数据

以英寸为单位的测量值和以磅为单位的重量:选择 „英制(英寸/磅)“选项卡。.

BLC620iBLC820i
宽度2020 毫米2220 毫米
深度2490 毫米2490 毫米
高度1470 毫米1470 毫米
重量920 千克1070 千克
最大联机模式下的焊接材料格式630 x 400 x 55 毫米630 x 400 x 55 毫米
最大批量模式下的焊接材料格式650 x 540 x 80 毫米850 x 540 x 80 毫米
最大重量每个载体的最大重量7 千克7 千克
标准灌装量20 千克25 千克
水连接½"/2.5-5 巴½"/2.5-5 巴
最大热输出7.8 千瓦10.4 千瓦
平均耗电量3.2 千瓦/小时3.6 千瓦/小时
张力400/230 伏交流电,50/60 赫兹400/230 伏交流电,50/60 赫兹
保险丝25 A gL / C25 A25 A gL / C25 A
BLC620iBLC820i
宽度79.53 "87.40 "
深度98.03 "98.03 "
高度57.87 "57.87 "
重量2028.25 磅2358.94 磅
最大联机模式下的焊接材料格式24.80 x 15.75 x 2.17 "24.80 x 15.75 x 2.17 "
最大批量模式下的焊接材料格式25.59 x 21.26 x 3.15 "33.46 x 21.26 x 3.15 "
最大重量每个载体的最大重量15.43 磅15.43 磅
标准灌装量44.09 磅55.12 磅
水连接½"/2.50-5 巴½"/2.50-5 巴
最大热输出7.80 千瓦10.40 千瓦
平均耗电量3.20 千瓦/小时3.60 千瓦/小时
张力400/230 伏交流电,50/60 赫兹400/230 伏交流电,50/60 赫兹
保险丝25 A gL / C25 A25 A gL / C25 A
